防災技術アングルボルト工法
樹⽊を残しながら、最適な補強材設置⾓度で
斜⾯を補強
斜⾯を補強
アングルボルト⼯法NETIS登録 KT-200105-A
アングルボルト工法は、主に自然斜面・のり面表層地盤の補強に用いる地山補強土工法です。のり面工を独自形状の受圧板とワイヤロープの構成とすることで、補強効果の高い角度で補強材を設置可能にするとともに、施工範囲内の樹木を残した施工を容易にした工法です。
特長
補強性能
補強材の設置⾓度を調整可能な受圧板構造で、⾼い補強効果が得られる⾓度で補強材を設置することができます。
環境性能

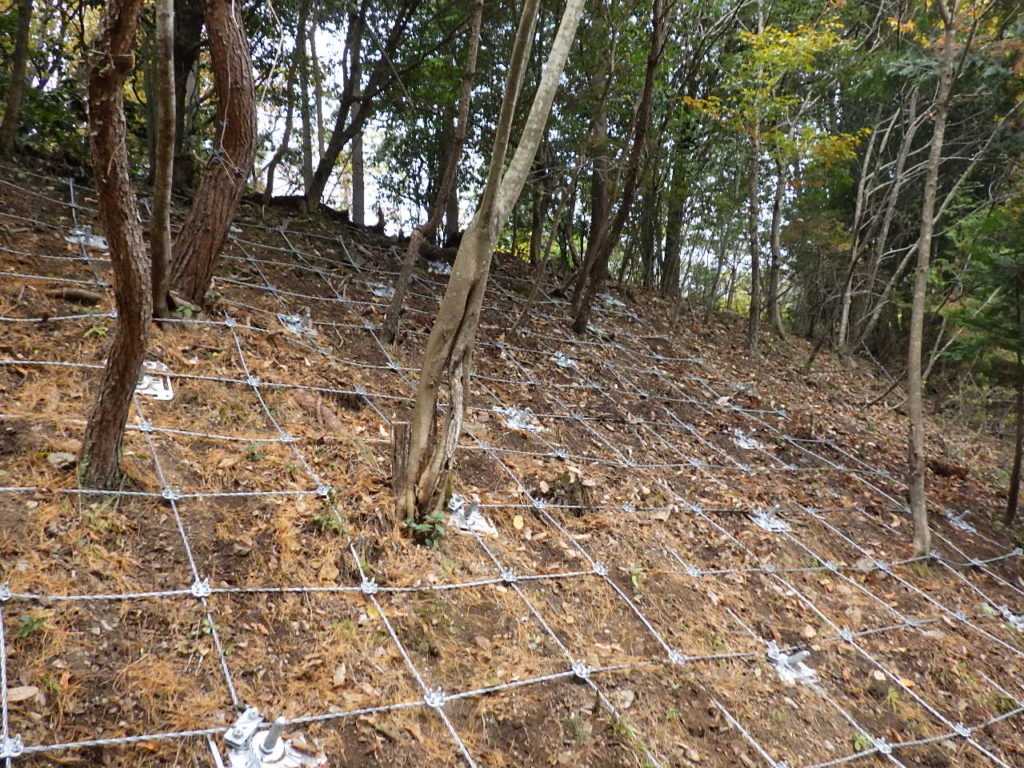

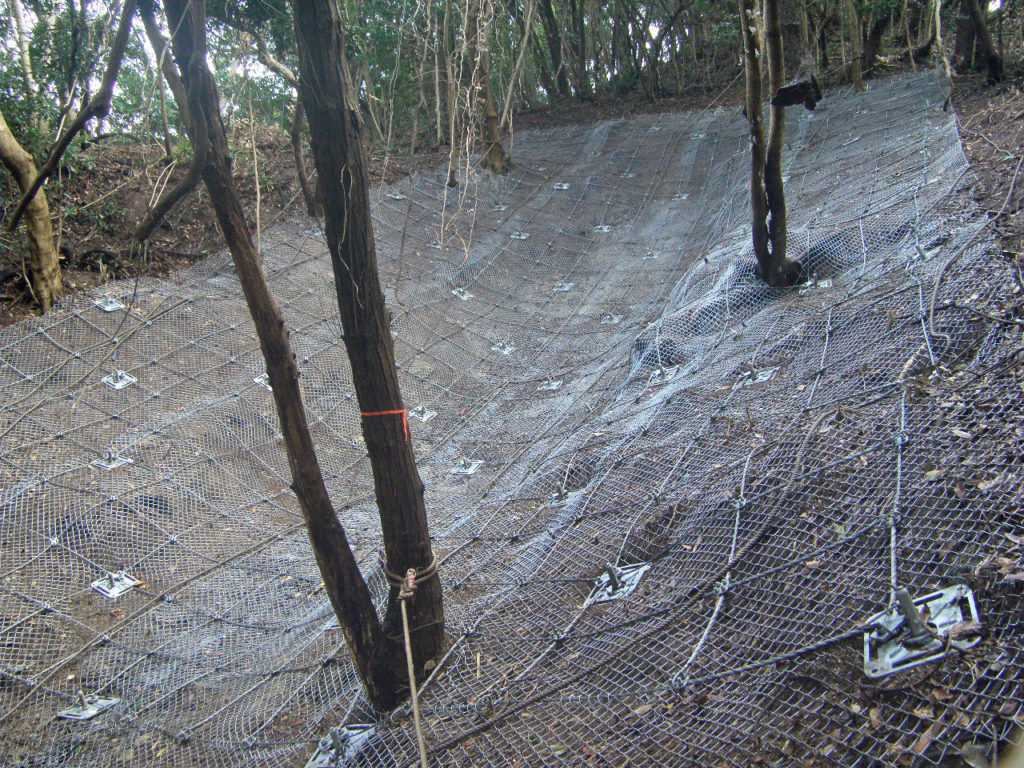

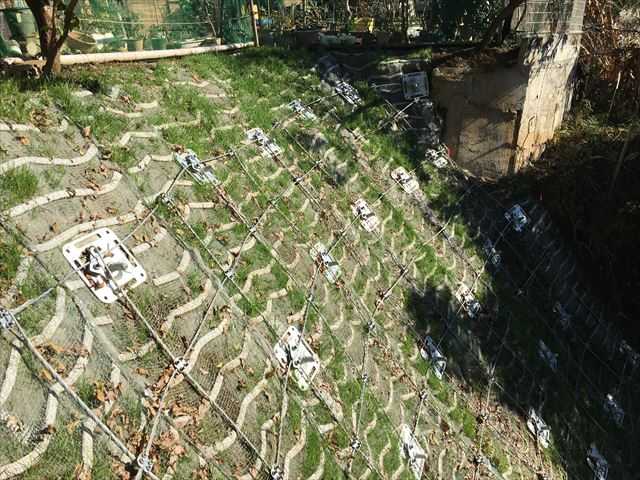

のり面工をワイヤロープと受圧板の構成にすることで、自然斜面の樹木を残すことができ、自然環境・景観の保全ができます。
施工性能
使⽤する部材は、軽量・コンパクトで取り扱いしやすく、狭隘地や高所での作業が容易となり、施工性・作業安全性が向上し、低コストとなります。
適用範囲
| 項 目 | 適用範囲 |
|---|---|
| 目 的 | ⾃然斜⾯・のり⾯における⼩〜中規模の崩壊防⽌ |
| のり面勾配 | 1:0.5より緩勾配 |
| 崩壊規模 | 崩壊深さ3ｍ程度以下 |
特に適用の効果が高い現場
- 急傾斜地等の狭隘地や⾼所で⼤型重機の搬⼊が制限される現場
- 美観・景観上、既存樹⽊の保全が求められる現場
- 早急な対策が必要とされ、⼯期短縮が要求される現場
構造
受圧板はダクタイル鋳鉄製で、縦横の大きさが35cm、重さが8kgと軽量コンパクトで、人力による設置が容易です。
クロスクリップはワイヤロープの交差部、アンカークリップはワイヤロープと受圧板の交差部で固定する部材で、補強材を連結します。
